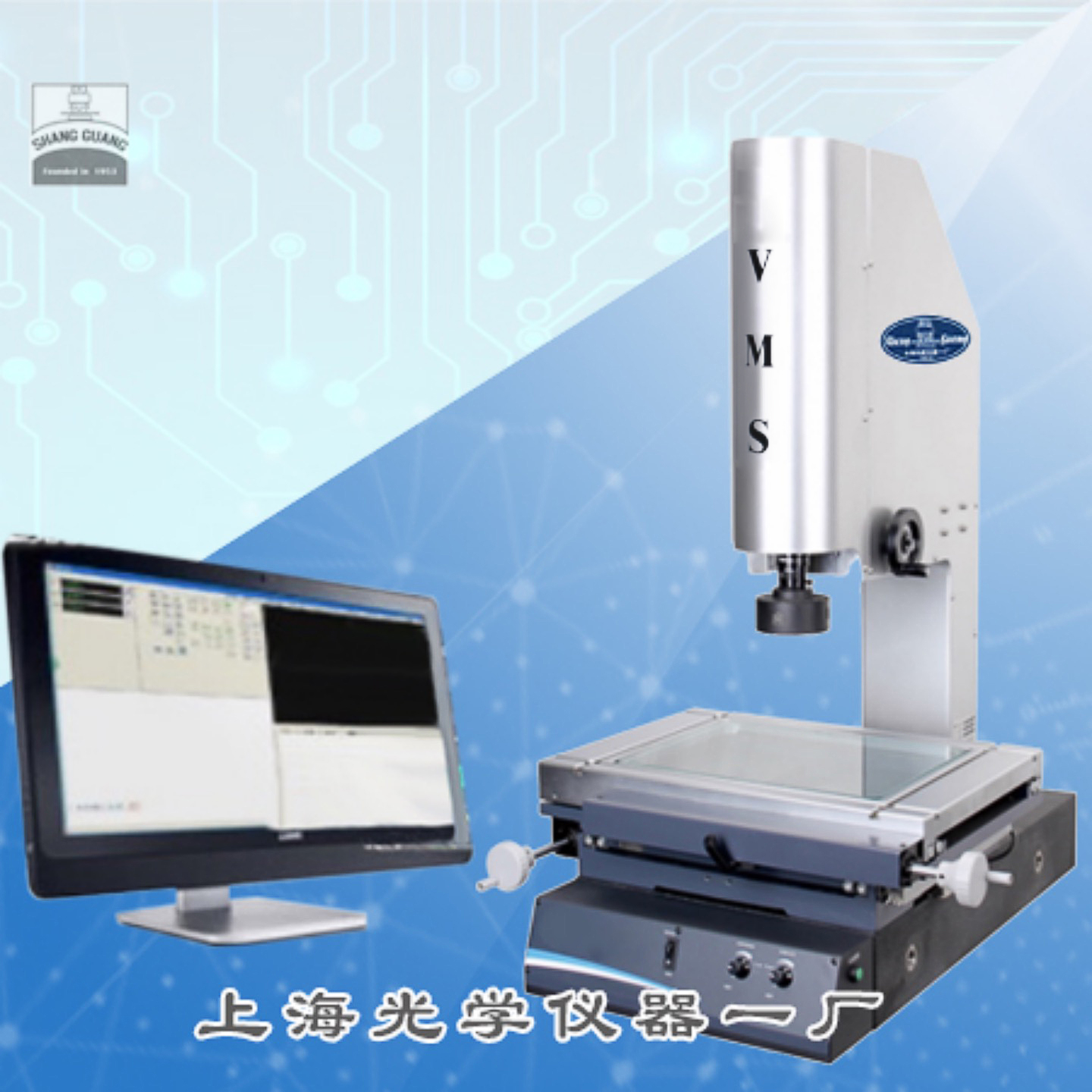

F型手動影像測量儀
一、產品簡介
VMS-F型系列手動影像測量儀品質優良，性能穩定。配合專用測量軟件儀器具有多種數據處理、顯示、輸入、輸出功能，采用專業測量軟件對測繪圖形進行處理。適用于以二維坐標測量為目的的一切領域，在機械、電子、航空、航天、兵工、儀表、塑膠等行業被廣泛使用。
二、產品特點
1. 專用測量軟件，和彩色千兆網絡攝像機
2. 軟件輔助調光，便于使用者知道光是否過度飽和
3. 可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量
4. 可實現高度輔助測量
5. 采用T型槽工作臺，方便各種夾治具的安裝不受限制
6. 光柵尺分辨力為0.5μm
7. 腳踏開關與軟件配合，操作更簡便
三、技術規格
型號 | VMS-2010F | VMS-3020F | VMS-4030F | |
工 作 臺 | 金屬臺尺寸 | 404 × 228 | 500× 330 | 606 × 466 |
玻璃臺尺寸 | 260 × 160 | 350 × 250 | 4 5 0 × 350 | |
運動行程 | 200 × 100 | 300 ×200 | 400 ×300 | |
X、Y、Z數顯分辨率 | 0.5 μm | |||
示值誤差 | E1XY=(2.5+L/100)μm | |||
截面原點一致性誤差(μm) | E 0＜2 0 ( Z軸升降行程100mm) | |||
儀器重量 | 110 | 140 | 240 | |
Z軸升降行程 | 150(可訂購至200、300、400)(配同軸光鏡頭,表面光到玻璃面距離為70mm) | 可訂購至400 | ||
影像系統 | 攝像機： 彩色千兆網絡攝像機 | |||
變倍鏡頭倍率： 0.58X～7.5X | ||||
視頻總倍率： 27.4～351.3X (24"顯示器) | ||||
物方視場（對角線）： 14mm～1.4mm | ||||
儀器外形尺寸(長×寬×高)mm | 540 × 560 ×850 | 760×600 × 900 | 970 × 670 ×940 | |
儀器重量 | 110 | 140 | 240 | |
注： 1、建議放置臺:載重需 ≥350kg 尺寸:1000×600×500(mm) 2、物方視場為對角線的長度，當您選擇不同的配置時，價位會有所不同 | ||||
上海光學儀器廠是國內較早成立大型綜合類光學儀器的生產企業，以顯微鏡、光學儀器、測量工具顯微鏡、生物顯微鏡、測量投影儀、影像測量儀、工具顯微鏡、分光光度計、折射儀等見長，在國內久負盛名。上海顯微鏡企業全面改制后，開發了與電腦……
